双刀双轴自动切台
机械型号: TG-702
应用类型: 有胶/无胶
机械详情页
产品评论(0)

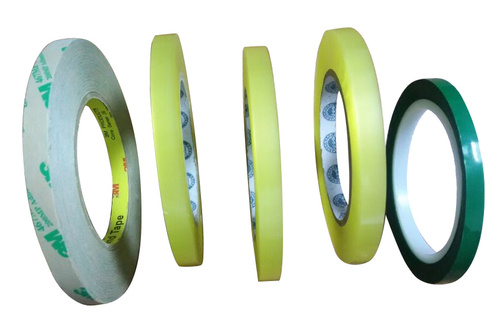

用途:双面胶带、美纹胶带、布基胶带、聚脂PE、PVC、保护膜、泡棉胶带等,以及系列胶带等之分切。


应用产品:

特点:

1、全数值型电脑配备,运转操作,ONE TOUCH。全机伺服控制,超高速,定位精确。

2、、全机安全侦测,故障显示及误操作自裁定位。

3、切割尺寸可任意设定。

4、所有数据由触摸屏设定,并可切换旋转正反方向。


分体面板操作:

1、主轴转速设定

2、圆刀转速设定

3、电源指示

4、电源开关锁

5、伺服进刀控制,增设缓冲自动控制系统。

6、采用进口圆刀高质量,使用寿命长。

7、采用高精度、高性能稳定性强的方型直线性滑轨(P5级)。

8、刀座移位,采用高性能、高精度滚珠丝杆(P5级)传动。

9、移位部分,采用高性能、伺服马达及控制系统定位。

10、圆刀冷却润滑系统采用气喷式或水泵式给水发生器,供给润滑液并可随之调节流量大小。

11、进刀速度调整采用伺服进行任意调节。

12、数据输入采用5.7寸触摸屏控制。所有动作集中于触摸屏中文操作彩色屏。

13、增设尾座欠气压保护装置,在气压低于安全值时,机器将不能启动或自动停机,操作安全可靠。

14、切刀座自动调节角度,确保大直径材料的分切质量。

15、墙板采用25mm厚优质钢板。


本机参数:

1、放料最长尺寸:1300MM

2、放料最大直径:210MM

3、切割精度:0.1MM

4、切割宽度:1-1300MM 注:如需切1mm因材料而定

5、机械最高速度:1000转/分钟

6、使用电压:380V/50HZ(三相四线)

7、主机功率:5HPX4级4KW电机

8、圆刀功率:5HPX4级4KW电机

9、进刀功率:伺服0.75KW伺服电机1套

10、移位伺服0.75KW伺服电机1套

11、总功率大约6KW。


四、主机主要配备:


名称

规格

数量

备注

园刀

10寸*250*3

2片

钨钢刀

主机马达

3HP(变频器)

1套

士林(台湾)

切刀马达

3HP(变频器)

1台

士林(台湾)

滑轨

25

2组

(THK)台湾

主机控制

PLC电脑编程

1组

三菱(日本)

滚珠丝杆

2510

1支

台湾TBA

装夹料

气动式自动夹头

1组

自产

切割主轴

3寸×1.3M

1支

自产

冷却系统

气喷式真空发生器

1组

国产

尾部支架

气压自动顶针

1组

自产

欠气压保护装置


1组

自产

PE管

1.3M

1支

74.5-75.5-76.5

工具

磁座千分表

1套

由客户自购

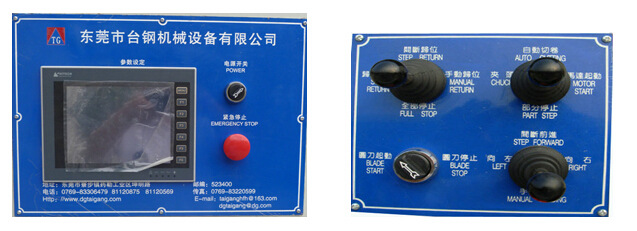

操作面板

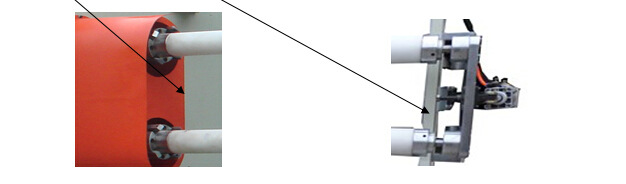

外纸管夹头与尾部支撑

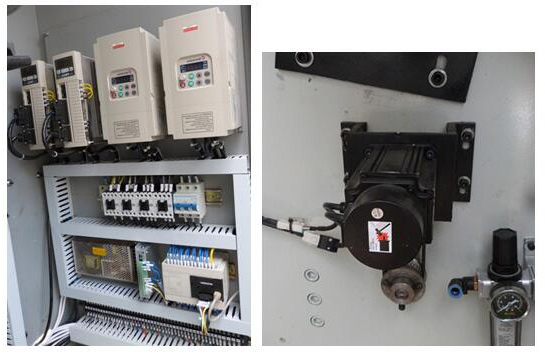

电器与伺服
